火车站安全监控液晶拼接大屏解决方案

◆系统概述与需求分析◆

火车站作为人流量大，流动人口多的公共场所之一，各种各样的人员参差不齐；过去，火车站曾是众多犯罪分子的经常作案地点之一，为打击各种各样的经济刑事犯罪，充分保证车站的正常运转以及保护旅客和工作人员的生命财产安全，采用数字化高清液晶拼接大屏显示系统已经成为安全防范的发展方向，对实现集中指挥、统一调度，保证铁路客运安全、减少事故发生、减小铁路及旅客的生命、财产损失、保障客运秩序、在客流监控、疏导、治安保护、防盗、防止刑事案件；配合追逃等诸多方面起到了十分重要的作用。

在进行液晶拼接大屏显示系统设计的时候，依照使用单位对该系统的基本需求，本着架构合理性、运行高可靠性、产品主流性、成本合理性作为出发点，并依此提供先进、安全、可靠、高效的系统解决方案。

◆系统设计原则◆

使用维护方便、设备先进、操作可靠、易于扩充；在低费用的前提下，完全满足用户目前及未来几年对图像质量、线路传输、图像处理、信号控制等方面的各种需求。

1、系统符合有关部门的相关标准；

2、保证质量的前提下，保护系统投资及低的运行费用，节省用户总投资；

3、具有极高的可靠性能，确保系统的安全运行；

4、适应对工作现场进行实时监控和管理；

5、图像清晰，控制灵活；

6、结构灵活、方便对其他标准设备提供完全兼容的支持；

7、确保满足未来监控点增长的需求；

◆功能实现◆

本次系统建设根据对车站的实地调研情况，决定对旅客人流及人员作业均采用严密布控的原则，即：对客流通道、候车室、站台、天桥、售票、行包、进出站、检票、车站广场、地下通道、雨廊、财务、值班人员休息室等地点实施最大面积监控。确保系统实施后形成全站一盘棋的统一协调性能，保障各部位监控的严密性、实时性、不间断性。在布防点位的设计上尽量实现满足重点地区无盲点，并且可以使违法乱纪行为无所遁形。

前端摄像机采集视频信号后，通过光纤传输到控制中心，经视频分配器把视频信号一分二，一路进入视频切换矩阵，通过操作矩阵键盘，把图像显示在电视墙上，每台受控监视器可显示任意一路图形，并可实现手动切换、编程切换、分组切换、轮巡切换、定时切换等多种图形切换方式。

矩阵对云台、镜头的控制信号通过协议适配器、控制电缆传输至前端的解码器来操作云台镜头的动作。

而另一路视频信号进入硬盘录像机，进行资料的存储。并在17吋显示器上实时显示多画面图像。

◆功能特点◆

1、图像处理及扩展功能

外置拼接处理器采用专业的图像处理切换模块，基于FPGA硬件架构、硬件图形并行处理技术和高速数字信号交换体系，不依赖系统总线，采用并行高速图形处理技术，实现了多路信号的统一处理，处理效率高。最高支持多达128路的VGA信号实时显示及128路复合视频实时显示，满足客户的任意拼接组合扩展。

2、任意画面组合拼接功能

具有多种任意画面组合拼接模式，最大可扩展到15行15列组合拼接，可对各单元进行任意切换组合。

3、高带宽、信号输入量大

单台设备最多可实现72路高清输入和72路高清输出，普通视频输入更可单台设备实现256路输入。每张输出卡10GB，输入卡4GB独立带宽同时打开144路1920×1080的高清信号窗口的情况下，无跳帧无延迟。可实现4台设备协同工作，在保证全同步全实时的情况下实现288路拼接墙。

4、多种输入接口

具有多路信号输入接口，如DVI/AV/S端子/YPBPR/HDMI/VGA。

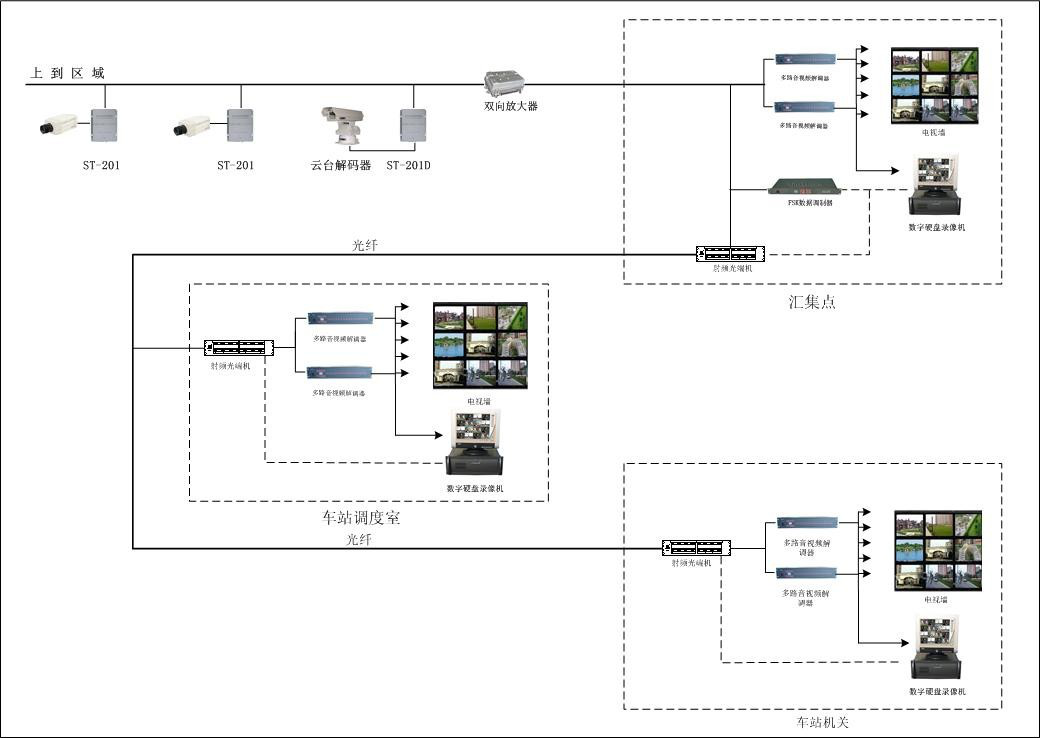

◆结构示意图◆
